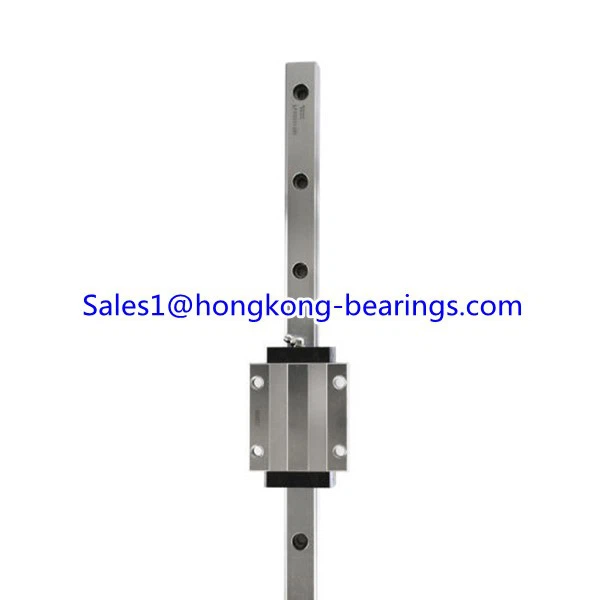

مشخصات لغزنده راهنمای خطی SHS 25LV 23*36*48*109 میلی متر
| تعیین | SHS 25LV |
| دسته بندی | توپ در قفس LM Guide مدل SHS |
| عرض W1 (mm) | 23 |
| ارتفاع M(mm) | 36 |
| عرض W (mm) | 48 |
| طول L (میلی متر) | 109 |
| بلوک LM (کیلوگرم) | 0.67 |
| Cr (kN) رتبه بندی بار دینامیکی پایه | 36.8 |
| C{0}}r (kN) رتبه بندی بار استاتیک پایه | 64.7 |
| گشتاور مجاز استاتیک kN•m (یک بلوک) | 0.848 |
| گشتاور مجاز استاتیک kN•m (دو بلوک) | 3.98 |
| نوک سینه را چرب کنید | B-M6F |
| فاصله شعاعی | نمره معمولی |
توسعه یافته SHS-25بلوک راهنما خطی LV 23*36*48*109 میلی متر
| شماره مدل | ابعاد بیرونی | ابعاد ریل LM | جرم | ||||||||
| ارتفاع (H) |
عرض (W) |
طول (L) | عرض W1 ±0.05 |
W2 | ارتفاع M1 |
گام صدا F |
d1*d2*h | طول حداکثر |
بلوک LM کیلوگرم |
راه آهن LM کیلوگرم بر متر |
|
| SHS 25 ولت SHS 25VM |
36 | 48 | 92 | 23 | 12.5 | 20 | 60 | 7*11*9 | 3000 (2020) |
0.54 | 3.2 |
| SHS 25LV SHS 25LVM |
36 | 48 | 109 | 23 | 12.5 | 20 | 60 | 7*11*9 | 3000 (2020) |
0.67 | 3.2 |
