نمای کلی

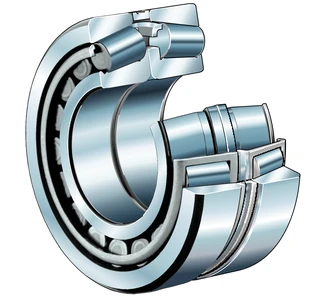

مجموعه غلتک مخروطی جفت سری 320، X-آرایی; بلبرینگ ها با مواد ورق فولادی، قفس شکل پنجره، غلتک هدایت می شوند. X-زندگی; کلاس تحمل معمولی (ISO 492:2014).

معنی پسوند:
N11CA:دو عدد یاتاقان غلتکی مخروطی مرتب شده با فاصله بین فنجان ها.
A650-700:فاصله محوری بر حسب میکرومتر

قطر سوراخ 300 میلی متر؛ قطر خارجی - 420 میلی متر؛ عرض - 152 میلی متر؛ جرم-63.6 کیلوگرم؛ Cr=1760 kN; C0r=4300 kN; Cur=440 kN. سرعت محدود=1330 دقیقه–1؛ سرعت مرجع=630 دقیقه–1.

مشخصات

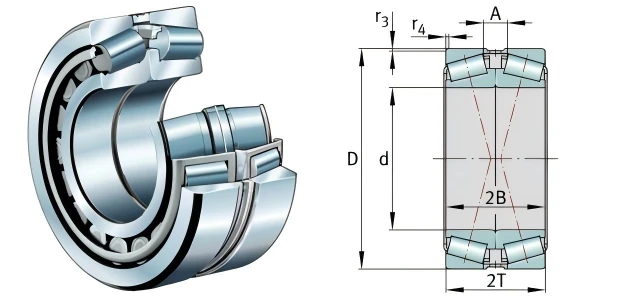

32960-N11CA-A650-700 drawing

برگه‌های اطلاعات فنی و ابعاد
قسمت شماره	32960-N11CA-A650-700 - غلتک مخروطی جفت همسان
نام تجاری	FAG ساخت آلمان و برند SDVV/ZBM ساخت چین
ابعاد اصلی	300x420x152 میلی متر
d	300 میلی متر
D	420 میلی متر
2B	152 میلی متر
2T	152 میلی متر
A	38 میلی متر
حداکثر	324 میلی متر
r3، 4 دقیقه	3 میلی متر
Cr	1760 کیلونیوتن
C0r	4300 کیلونیوتن
کور	440 کیلونیوتن
محدود کردن سرعت برای روانکاری گریس	1330 1/دقیقه
رتبه بندی سرعت حرارتی	630 1/دقیقه
M	63.6 کیلوگرم

در زیر همان سری از بلبرینگ

تعیین	توده برای جفت بلبرینگ m ≈ کیلوگرم	ابعاد						ابعاد نصب
		d	D	2B	2T	r3,r4 دقیقه	A	دا حداکثر	دا		حدود دقیقه	[b حداکثر
		d	D	2B	2T	r3,r4 دقیقه	A	دا حداکثر	دقیقه	حداکثر	حدود دقیقه	[b حداکثر
32056 -X-N11CA	82	280	420	174	174	4	44	305	370	402	14	4
32056-X-N11CA-A550-600	82	280	420	174	174	4	44	305	370	402	14	4
32256-N11CA	227	280	500	260	274	5	62	322	418	477	14	5
32960-N11CA	636	300	420	152	152	3	38	324	383	406	12	3
32960-N11CA-A650-700	636	300	420	152	152	3	38	324	383	406	12	3
32060-X-N11CA	117	300	460	200	200	4	52	329	404	442	15	4
32060-X-N11CA-A450-500	117	300	460	200	200	4	52	329	404	442	15	4
32964-N11CA	672	320	440	152	152	3	38	343	402	426	13	3
32964-N11CA-A600-650	672	320	440	152	152	3	38	343	402	426	13	3
32064-X-N11CA	125	320	480	200	200	4	52	350	424	462	15	4
32064-X-N11CA-A650-700	125	320	480	200	200	4	52	350	424	462	15	4
32968-N11CA	731	340	460	152	152	3	38	361	421	446	12	3
32968-N11CA-A550-600	731	340	460	152	152	3	38	361	421	446	12	3
